B100RV Rectangular Truss Length

Catalog number: B100RV-L100
Item code: 111110011

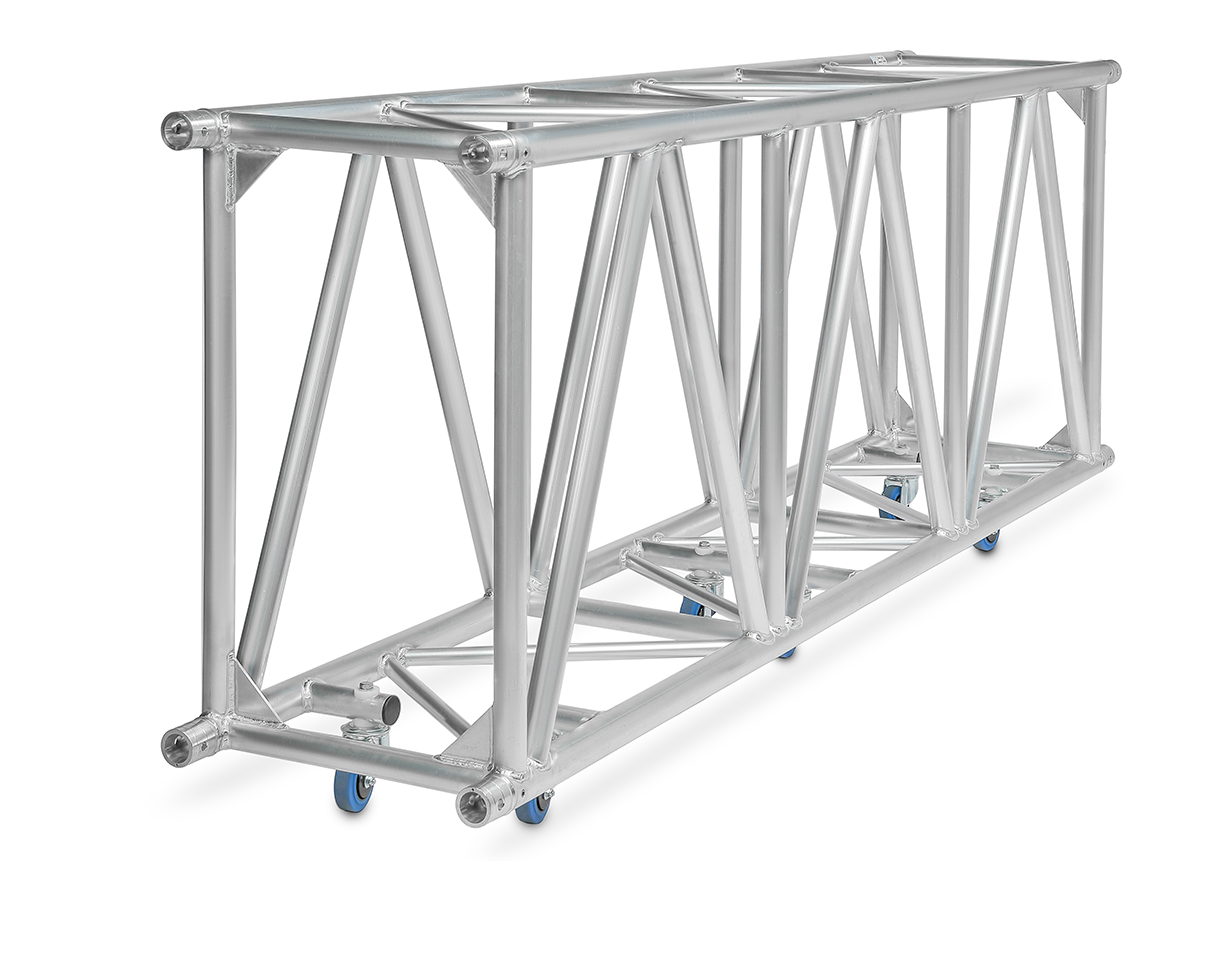

100RV Series truss is constructed of main chords (60 x 6 mm) and diagonal members (48 x 3 mm). Equipped with the CCS7 conical coupling system, the B100RV truss is fast and easy to assemble. Due to its 4-sided webbing the B100RV truss can absorb vertical as well as horizontal loads, which make sit ideal for outdoor or 3 dimensional structures. Standard equipped with a set of castors, the truss is easy to transport and stack, and clever pin orientation makes the assembly fool proof. B100RV truss is available in triangular and square profiles and a range of corners and accessories.
Find a Local Dealer

Need help?

Need advice about one of our products or services? Find out on our Prolyte Campus page.
Contact us
B100RV Rectangular Truss Length
Standard available lengths and codes
Metres Feet Weight (kg) Weight (lbs) Code Item Number
0,74 2,43 21,40 47.18 B100RV-L074 111110008
0,80 2,62 21,80 48.06 B100RV-L080 111110010
1,00 3,28 31,70 69.89 B100RV-L100 111110011
1,20 3,94 34,40 75.84 B100RV-L120 111110012
2,00 6,56 52,60 115.96 B100RV-L200 111110013
2,40 7,87 57,80 127.43 B100RV-L240 111110014
2,50 8,20 58,40 128.75 B100RV-L250 111110015
3,00 9,84 75,10 165.57 B100RV-L300 111110017
4,00 13,12 87,40 192.68 B100RV-L400 111110019
Other Lengths available on request
Technical Specifications - B100RV Series
Alloy EN AW 6082 T6
Main Chords 60 x 6 mm
Diagonal Members 48 x 3 mm
Coupling System CCS7


B100RV - Allowable Loading



MAXIMUM ALLOWABLE POINT LOADS




Uniformly Distributed

Load



Centre Point Load



Single Load Third Points

Load per Point

Single Load Fourth Points

Load per Point

Single Load Fifth Points

Load per Point



SPAN

UDL

DEFLECTION

CPL

DEFLECTION

TPL

QPL

FPL

SPAN

m

ft

kg/m

lbs/ft

mm

inch

kgs

lbs

mm

inch

kgs

lbs

kgs

lbs

kgs

lbs

total weight

6

19,7

1974,8

1328,8

9

0,3

5715,2

12613,4

7

0,3

3507,0

7739,9

2695,8

5949,7

2209,9

4877,2

132,0

7

23,0

1689,4

1136,8

12

0,5

5236,7

11557,5

10

0,4

3234,8

7139,3

2525,4

5573,5

2078,3

4586,7

154,0

8

26,2

1475,4

992,8

16

0,6

4828,7

10657,0

13

0,5

3023,2

6672,2

2388,2

5270,7

1977,4

4364,2

176,0

9

29,5

1245,1

837,8

20

0,8

4476,3

9879,2

16

0,6

2835,7

6258,4

2263,5

4995,6

1888,0

4166,9

198,0

10

32,8

1004,3

675,7

24

1,0

4168,4

9199,7

20

0,8

2668,3

5888,8

2149,6

4744,3

1805,2

3984,0

220,0

11

36,1

826,1

555,8

30

1,2

3896,8

8600,2

24

0,9

2517,7

5556,5

2045,1

4513,4

1709,3

3772,4

242,0

12

39,4

690,5

464,6

35

1,4

3655,1

8066,8

28

1,1

2381,4

5255,7

1948,6

4300,5

1597,4

3525,5

264,0

13

42,6

585,1

393,7

41

1,6

3438,4

7588,6

33

1,3

2257,3

4981,8

1859,2

4103,2

1497,8

3305,7

286,0

14

45,9

501,4

337,3

48

1,9

3242,8

7157,0

38

1,5

2143,7

4731,2

1754,8

3872,7

1408,5

3108,5

308,0

15

49,2

433,8

291,9

55

2,2

3065,2

6764,9

44

1,7

2039,3

4500,7

1626,9

3590,5

1327,8

2930,5

330,0

16

52,5

378,6

254,7

63

2,5

2902,9

6406,8

50

2,0

1942,9

4287,9

1514,3

3342,1

1254,5

2768,6

352,0

17

55,8

332,8

223,9

71

2,8

2754,0

6078,0

56

2,2

1853,4

4090,5

1414,3

3121,4

1178,6

2601,2

374,0

18

59,0

294,4

198,1

79

3,1

2616,6

5774,8

63

2,5

1770,2

3906,7

1324,8

2923,8

1104,0

2436,5

396,0

19

62,3

261,9

176,2

88

3,5

2488,3

5491,6

71

2,8

1692,4

3735,1

1244,1

2745,8

1036,8

2288,2

418,0

20

65,6

234,2

157,6

98

3,8

2341,9

5168,6

78

3,1

1619,5

3574,2

1171,0

2584,3

975,8

2153,6

440,0

21

68,9

210,3

141,5

108

4,2

2208,4

4874,0

86

3,4

1551,0

3423,0

1104,2

2437,0

920,2

2030,8

462,0

22

72,2

189,6

127,6

118

4,7

2086,0

4603,9

95

3,7

1486,4

3280,4

1043,0

2302,0

869,2

1918,3

484,0

23

75,4

171,6

115,5

129

5,1

1973,3

4355,2

103

4,1

1425,3

3145,7

986,7

2177,6

822,2

1814,6

506,0

24

78,7

155,8

104,8

141

5,5

1869,1

4125,1

113

4,4

1367,4

3017,9

934,5

2062,5

778,8

1718,8

528,0

25

82,0

141,8

95,4

153

6,0

1772,3

3911,4

122

4,8

1312,5

2896,6

886,1

1955,7

738,4

1629,7

550,0

26

85,3

129,4

87,1

165

6,5

1682,0

3712,3

132

5,2

1260,1

2781,1

841,0

1856,1

700,8

1546,8

572,0

27

88,6

118,3

79,6

178

7,0

1597,7

3526,0

142

5,6

1198,2

2644,5

798,8

1763,0

665,7

1469,2

594,0

28

91,8

108,5

73,0

191

7,5

1518,5

3351,3

153

6,0

1138,9

2513,5

759,3

1675,7

632,7

1396,4

616,0

29

95,1

99,6

67,0

205

8,1

1444,0

3187,0

164

6,5

1083,0

2390,2

722,0

1593,5

601,7

1327,9

638,0

30

98,4

91,6

61,6

220

8,7

1373,8

3031,9

176

6,9

1030,3

2273,9

686,9

1516,0

572,4

1263,3

660,0

31

101,7

84,3

56,8

235

9,2

1307,3

2885,2

188

7,4

980,5

2163,9

653,7

1442,6

544,7

1202,2

682,0

32

105,0

77,8

52,3

250

9,8

1244,3

2746,2

200

7,9

933,2

2059,6

622,2

1373,1

518,5

1144,2

704,0

33

108,2

71,8

48,3

266

10,5

1184,4

2614,1

213

8,4

888,3

1960,6

592,2

1307,0

493,5

1089,2

726,0

34

111,5

66,3

44,6

282

11,1

1127,4

2488,3

226

8,9

845,6

1866,2

563,7

1244,1

469,8

1036,8

748,0

35

114,8

61,3

41,3

299

11,8

1073,1

2368,2

239

9,4

804,8

1776,2

536,5

1184,1

447,1

986,8

770,0

36

118,1

56,7

38,2

316

12,5

1021,1

2253,5

253

10,0

765,8

1690,1

510,5

1126,7

425,4

938,9

792,0

37

121,4

52,5

35,3

334

13,2

971,3

2143,6

268

10,5

728,4

1607,7

485,6

1071,8

404,7

893,2

814,0

38

124,6

48,6

32,7

353

13,9

923,5

2038,2

282

11,1

692,6

1528,6

461,8

1019,1

384,8

849,2

836,0

39

127,9

45,0

30,3

371

14,6

877,6

1936,9

297

11,7

658,2

1452,7

438,8

968,4

365,7

807,0

858,0

40

131,2

41,7

28,0

391

15,4

833,5

1839,4

313

12,3

625,1

1379,6

416,7

919,7

347,3

766,4

880,0

1 inch = 25,4 mm | 1m = 3.28 ft | 1 lbs = 0,453 kg


  • Tüv certification only valid for loading table above.
  • Loading figures are only valid for static loads.
  • Loading figures are only valid for single spans with supports at both ends.
  • All static systems, other than single spans, need an individual structural calculation. Please contact a structural engineer or Prolyte B.V. for assistance.
  • Loading figures are calculated according to and in full compliance with European standards (Eurocode).
  • The self-weight of the trusses is already taken into account.
  • Loading figures are only valid for the cross sectional orientation of the truss as shown by the icon in the loading table.
  • The interaction between bending moment and shear force at the connection point is already taken into account.
  • Truss spans can be assembled from different truss lengths.
  • Read the manual before assembling, using and loading the truss.
  • Vertical and horizontal absorbtion
  • Clever pin orientation
  • Fast and easy to assemble
  • Ideal for outdoor or 3-dimensional constructions
  • Equiped with casters for easy transportation
